OSI七层模型

1、简介

第一种模型是OSI七层模型,OSI为(Open System interconnect)的缩写,自上而下分别是应用层、表示层、会话层、传输层、网络层、数据链路层、物理层。
物理层:网卡、网线、集线器、中继器、调制解调器
数据链路层:网桥、交换机
网络层:路由器
在这里插入图片描述

2、物理层

首先,物理层并不是物理媒体本身,物理层的媒体包括电缆、光纤等。正因为物理媒体会有很多差异,所以物理层的作用正是尽可能地屏蔽这些差异,使上面的数据链路层感觉不到这些差异。其主要任务就是确定与传输媒体的接口有关的一些特性,如机械特性、电气特性等。在这一层,数据的单位为比特(bit)。
3、数据链路层
数据链路层的使用的信道主要有以下两种类型:点对点信道、广播信道
数据链路层的协议有很多种,但有三个基本问题则是共同的:封装成帧、透明传输、差错检测。
封装成帧:就是在数据前后分别添加首部和尾部,这样就构成了帧。
透明传输:用字节填充法(在非帧边界的控制字符插入转义字符)解决透明传输的问题。
在这里插入图片描述差错检测:传输过程中可能会出现差错(比特差错),为保证可靠性,在数据链路层广泛使用了循环冗余检验CRC的检错技术

数据链路层的协议的代表包括PPP STP SDLC等,这一层的单位是帧。

4、网络层
网络层的任务就是选择合适的网间路由和交换结点,数据包是包含在帧中,包中封装了网络层包头,如源站点、目的站点信息等,如果你还在讨论一个ip地址,那么你是在这层的问题。此外还有一些路由协议的地址解析协议(ARP),网络层还可以实现拥塞控制、网际互连等,这一层,数据的单位为数据包。网络协议代表有IP IPX RIP OSPF 等
5、传输层
传输层是整个网络体系结构中的关键层次之一。IP数据包中的首部明确标记了两个主机的IP地址,但是“两个主机之间的通信”说法不清楚,因为真正进行通信的实体是主机中的进程。根据应用程序的不用需求,运输层需要两种不同的运输协议,即面向连接的TCP和无连接的UDP。TCP数据单元为段 而UDP中数据单元为数据包。

TCP 面向连接 全双工 面向字节流 每一条TCP连接有两个端点,这两个端点是什么呢?不是主机,也不是主机IP,不是应用进程,也不是运输层的协议端口。TCP链接的端点叫做套接字(socket)=IP地址:端口号

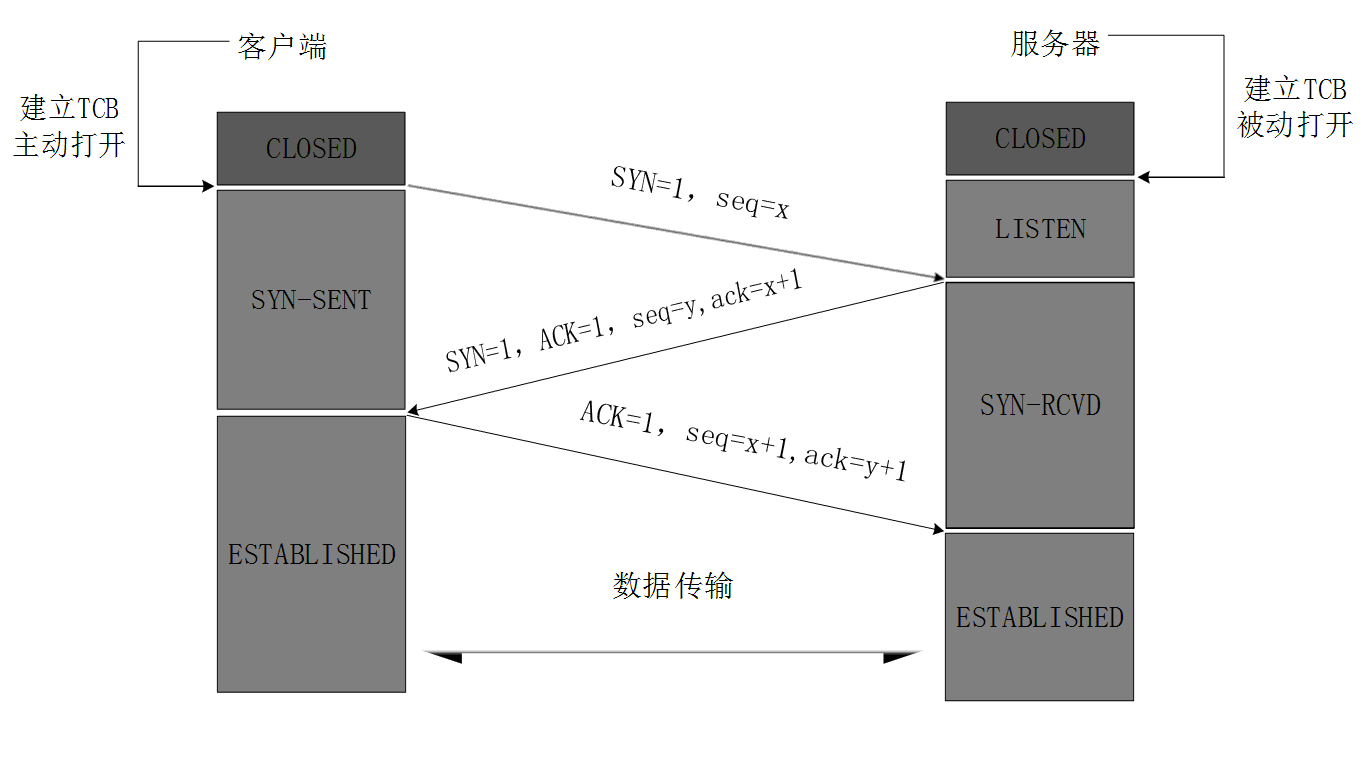

TCP的三次握手和四次挥手

在这里插入图片描述在这里插入图片描述

TCP的可靠传输的实现:1.滑动窗口 2.超时重传 3.选择确认 SACK

TCP的流量控制:滑动窗口

TCP的拥塞控制:慢开始与拥塞避免

UDP是无连接 尽最大努力交付 面向报文 首部开销小 8字节 比TCP的20个字节小

6、会话层
会话单位的控制层,其主要功能是按照在应用进程之间约定的原则,按照正确的顺序收、发数据,进行各种形态的对话。
7、表示层
数据表示形式的控制层,其主要功能是把应用层提供的信息变换为能够共同理解的形式,提供字符代码、数据格式、控制信息格式、加密等的统一表示。
8、应用层
OSI参考模型的最高层。其功能是实现应用进程(如用户程序、终端操作员等)之间的信息交换。同时,还具有一系列业务处理所需要的服务功能。应用层许多协议都是基于客户服务器方式。

五层互联网协议

自上而下:应用层、传输层、网络层、数据链路层、物理层

TCP/IP四层模型

**1、应用层:**对应OSI中的应用层、表示层、会话层

**2、物理链路层:**对应OSI中的数据链路层和物理层(也有叫网络接口层)
